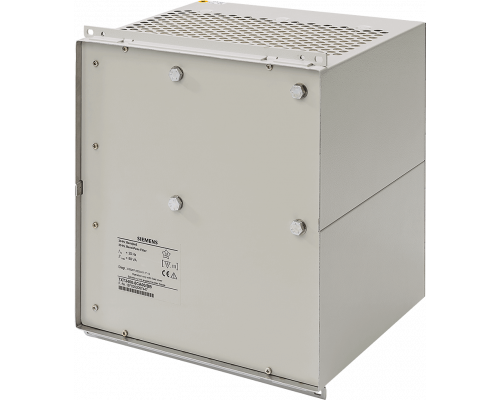

Siemens 7XT3300-0BA00 Частотный генератор 20 Гц для защиты статора, 25 В, 3-фазное подключение, питание DC 100-220 В

Частотный генератор 20 Гц генерирует прямоугольное напряжение 20 Гц с амплитудой около 25 В. Это напряжение через полосовой фильтр и нагрузочный резистор вводится в цепь статора генератора. Генератор имеет трехфазное подключение к трансформатору напряжения. В качестве альтернативного питания может использоваться станционная батарея 100-220 В DC. Потребляемая мощность составляет около 80 Вт. Устройство защиты 7UM515 находится в корпусе 7XP20 и предназначено для навесного монтажа на панели.
