Шаговый двигатель Ai-M-42MA-G7.2 от AUTONICS – это надежный и эффективный выбор для автоматизации производственных процессов, гарантирующий высокую точность позиционирования. Благодаря встроенному редуктору с передаточным отношением 1:7,2, двигатель демонстрирует впечатляющий максимальный удерживающий момент в 2 Н·м, что делает его оптимальным решением для сложных систем, где требуется точное и стабильное позиционирование. Стандартный угол шага в 0,25° и высокая разрешающая способность – до 10,000 имп./об. – обеспечивают плавное и контролируемое движение. Этот шаговый двигатель нашел широкое применение в различных отраслях, включая пищевую и химическую промышленность, а также в металлургии и горнодобывающей отрасли, где необходима высокая точность и надежность.

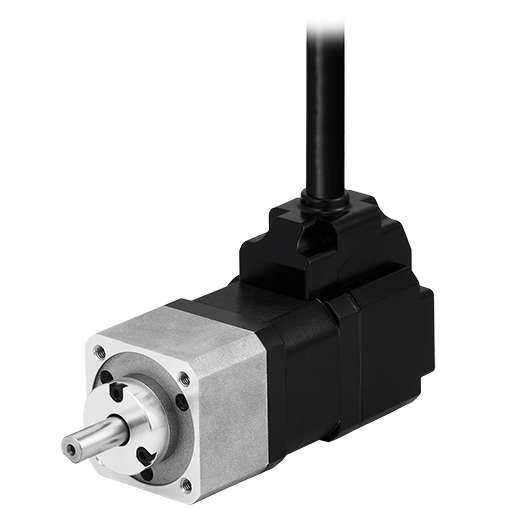

Ai-M-42MA-G7.2 AUTONICS Шаговый двигатель
Артикул:
Ai-M-42MA-G7.2
Степень защиты
IP30 (стандарт МЭК)
Класс изоляции
Тип B (130 ℃)
Разрешение энкодера (имп/об)
10,000 имп./об. (2,500 имп./об. ×4-кратный умножитель)
Напряжение питания, В
5V DC ±5% (пульсации P-P: макс. 5%)
Степень защиты
IP30 (стандарт МЭК)
Класс изоляции
Тип B (130 ℃)
Разрешение энкодера (имп/об)
10,000 имп./об. (2,500 имп./об. ×4-кратный умножитель)
Напряжение питания, В
5V DC ±5% (пульсации P-P: макс. 5%)
Влажность окружающей среды
Относительная влажность 20-85%, при хранении: 15-90%
Масса, г
≈ 0,58 кг (≈ 0,70 кг)
Управляющий выход
Line Driver
Номинальный ток
1,7 А/фазу
Температура окружающей среды
0…+50℃, при хранении: -20…+70℃
Потребляемый ток
≤ 50 мА (без нагрузки)
Сопротивление изоляции
≥ 100 МОМ (между обмотками и корпусом двигателя при измерении мегомметром с напряжением 500 В пост. тока)
Диэлектрическая прочность
500 В перем. тока, 50/60 Гц в течение 1 минуты (между обмотками и корпусом двигателя)
Вибростойкость
Амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) в каждом направлении X, Y, Z в течение 2 часов
Ударная нагрузка
≲ 50 G
Макс. удерживающий момент
2 Н.м
Момент инерции ротора электродвигателя
54×10@(^-7) кг.м²
Сопротивление обмотки
1,85 Ом
Выходные фазы
A, A̅, B, B̅, Z, Z̅
Макс. частота отклика
300кГц
Количество фаз двигателя
2-фазный
Индуктивность
3,5 мГн/фаза
Принцип действия электродвигателя
биполярный
Тип двигателя
С встроенным редуктором
Передаточное отношение
1:7,2
Допустимый крутящий момент
1,5 Н.м
Стандартный угол шага
0,25 °
Люфт
35 мин (0,58 °)
Бренд
