Шаговый двигатель AiA-M-60LA-G7.2 от AUTONICS – это современное и эффективное решение для автоматизации производственных процессов, гарантирующее высокую точность и надежность в управлении движением. Благодаря встроенному редуктору с передаточным отношением 1:7,2, двигатель демонстрирует впечатляющий максимальный удерживающий момент в 9 Н·м, что делает его оптимальным выбором для использования в различных отраслях промышленности, включая металлургию, пищевую и химическую промышленность. Кроме того, он отлично подходит для применения в системах вентиляции и подъемного оборудования. С стандартным углом шага в 0,25° и инерцией ротора 490×10-7 кг·м², шаговый двигатель AiA-M-60LA-G7.2 обеспечивает исключительную точность позиционирования, что является ключевым фактором для поддержания высокого качества продукции.

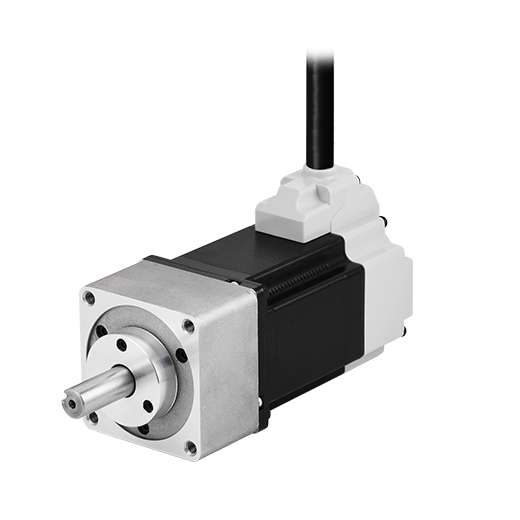

AiA-M-60LA-G7.2 AUTONICS Шаговый двигатель
Артикул:
AiA-M-60LA-G7.2
Степень защиты
IP30 (стандарт МЭК)
Класс изоляции
Тип B (130 ℃)
Разрешение энкодера (имп/об)
10,000 имп./об. (2,500 имп./об. ×4-кратный умножитель)
Напряжение питания, В
5V DC ±5% (пульсации P-P: макс. 5%)
Степень защиты
IP30 (стандарт МЭК)
Класс изоляции
Тип B (130 ℃)
Разрешение энкодера (имп/об)
10,000 имп./об. (2,500 имп./об. ×4-кратный умножитель)
Напряжение питания, В
5V DC ±5% (пульсации P-P: макс. 5%)
Влажность окружающей среды
Относительная влажность 20-85%, при хранении: 15-90%
Масса, г
≈ 1,54 кг (≈ 1,70 кг)
Управляющий выход
Line Driver
Номинальный ток
2 A/фазу
Температура окружающей среды
0…+50℃, при хранении: -20…+70℃
Потребляемый ток
≤ 50 мА (без нагрузки)
Сопротивление изоляции
≥ 100 МОМ (между обмотками и корпусом двигателя при измерении мегомметром с напряжением 500 В пост. тока)
Диэлектрическая прочность
1000 В перем. тока, 50/60 Гц в течение 1 минуты (между обмотками и корпусом двигателя)
Вибростойкость
Амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) в каждом направлении X, Y, Z в течение 2 часов
Ударная нагрузка
≲ 50 G
Макс. удерживающий момент
9 Н.м
Момент инерции ротора электродвигателя
490×10@(^-7) кг.м²
Сопротивление обмотки
2,4 Ом
Выходные фазы
A, A̅, B, B̅, Z, Z̅
Макс. частота отклика
300кГц
Количество фаз двигателя
2-фазный
Индуктивность
8.5 mH/Фаза
Принцип действия электродвигателя
биполярный
Тип двигателя
С встроенным редуктором
Передаточное отношение
1:7,2
Допустимый крутящий момент
6 Н.м
Стандартный угол шага
0,25 °
Люфт
35 мин (0,58 °)
