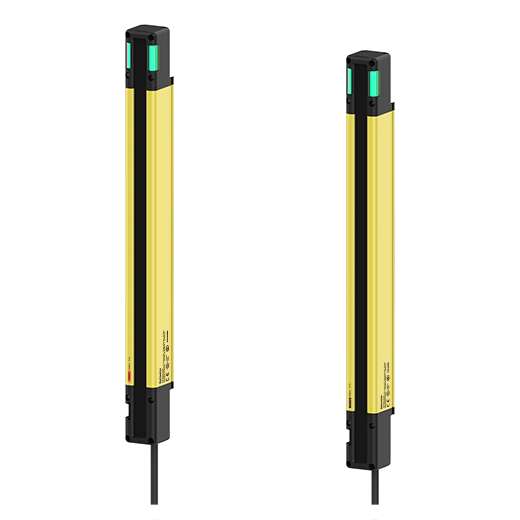

Световая завеса SFL14-55 от AUTONICS – это современное и эффективное решение для автоматизации, обеспечивающее надежную защиту и высокую точность в различных промышленных областях. Она позволяет эффективно контролировать доступ в опасные зоны, значительно снижая риски для операторов и оборудования. Принцип действия устройства основан на пересечении инфракрасного луча, благодаря чему обнаруживаются объекты диаметром от 14 мм на расстоянии до 10 метров. Такая чувствительность делает SFL14-55 оптимальным выбором для пищевой, химической и деревообрабатывающей промышленности, где особенно важна высокая степень безопасности и точности.
SFL14-55 AUTONICS Световая завеса.
Артикул:
SFL14-55
Базовая
186 813 руб.
-0%
186 813 руб.
Степень защиты
IP65, IP67 (МЭК), IP67G (JEM), IP69K (DIN)
Принцип работы
На пересечение луча
Напряжение питания, В
24V DC ± 20% (пульсация P-P: ≤ 10%)
Расстояние срабатывания, мм
Короткий — длинный режим (переключатель настройки)
Степень защиты
IP65, IP67 (МЭК), IP67G (JEM), IP69K (DIN)
Принцип работы
На пересечение луча
Напряжение питания, В
24V DC ± 20% (пульсация P-P: ≤ 10%)
Расстояние срабатывания, мм
Короткий — длинный режим (переключатель настройки)
Источник света
Инфракрасный светодиод (855 нм)
Шаг между оптическими осями
9 мм
Количество оптических осей
55
Температура окружающей среды
от -30 до 60℃, температура при хранении: от -30 до 70 ℃ (без замерзания или конденсации)
Материалы
Корпус: алюминий; передняя крышка и чувствительный элемент: полиметил-метакрилат; торцевая крышка: поликарбонат, кабель питания и ввода/вывода: полиуретан (PUR) или поливинилхлорид (ПВХ), кабель типа Y: поливинилхлорид (ПВХ), кабель сигнального выхода (на индикатор) и кабель последовательного соединения: полиуретан (PUR), регулируемый по высоте кронштейн и верхний / нижний кронштейн: SUS304, регулируемый по горизонтали кронштейн и боковой кронштейн: никелированный цинк
Эффективный угол раскрытия (EAA)
В пределах ± 2,5 °, если расстояние срабатывания превышает 3 м как для излучателя, так и для приемника.
Короткий режим
0.2…5 м
Длинный режим
0.2…10 м
Возможность обнаружения
Ø 14 мм, палец
Объект обнаружения
Непрозрачный
Последовательное соединение
Максимум. 3 комплекта (≤ 300 оптических осей)
Потребляемый ток
Излучатель: ≤ 106 мА, приемник: ≤ 181 мА
Выход, связанный с безопасностью: OSSD
Открытый коллектор NPN или PNP Напряжение нагрузки: ВКЛ — 24 В постоянного тока @(=) (кроме остаточного напряжения), ВЫКЛ — 0 В постоянного тока @(=) Ток нагрузки: ≤ 300 мА Остаточное напряжение: ≤ 2 В постоянного тока @(=) (за исключением падения напряжения из-за проводки) Допустимая нагрузка: ≤ 2,2 ㎌ Ток утечки: ≤ 2,0 мА Сопротивление провода нагрузки: ≤ 2,7 Ом
Дополнительный выход (AUX 1/2)
Открытый коллектор NPN или PNP Напряжение нагрузки: ≤ 24 В постоянного тока при @(=), ток нагрузки: ≤ 100 мА, Остаточное напряжение: ≤ 2 В постоянного тока @(=) (кроме падения напряжения из-за проводки)
Выход лампы (ЛАМПА 1/2)
Выход с открытым коллектором NРN или РNРНапряжение в цепи нагрузки: ≤ 24 В=, ток в цепи нагрузки: ≤ 300 мА
Электрическая защита
Схема защиты от обратного подключения питания, схема защиты от обратного подключения на выходе, схема защиты от перегрузки по току короткого замыкания на выходе
Функции безопасности
Блокировка (удержание сброса), мониторинг внешних устройств (EDM), отключение / переопределение, гашение (фиксированное гашение, плавающее гашение), пониженное разрешение
Общие функции
Самопроверка, сигнализация для снижения уровня падающего света, предотвращение взаимных помех
Другие функции
Изменение расстояния срабатывания, переключение на NPN или PNP, внешний тест (прекращается излучение света), дополнительный выход (AUX 1, 2), выход лампы (LAMP1, 2)
Тип синхронизации
ПО времени с помощью линии синхронизации RS485
Сопротивление изоляции
Не менее 20МОм (при 500V DC по мегаомметру)
Помехоустойчивость
± 240 В постоянного тока @(=) прямоугольный шум (ширина импульса: 1 мкс) при моделировании шума
Диэлектрическая прочность
1000 В переменного тока ~ 50/60 Гц в течение 1 минуты
Вибростойкость
Удвоенная амплитуда 10 мм при частоте от 5 до 150 Гц, 10 периодов в направлении каждой из осей X, Y, Z
Ударная нагрузка
250 м/с² (прибл. 25 G), ширина импульса 6 мс для каждой из осей X, Y, Z — 100 раз
Окружающее освещение
Солнечный свет — не более 10000лк, лампа накаливания — не более 3000лк (засветка приемника)
Влажность окр.среды
35 to 85 %RH, storage: 35 to 95 %RH (non-freezing or non-condensation)
Международные стандарты
UL 508, CSA C22.2 No. 14, ISO 13849-1 (PL e, Cat. 4), ISO 13849-2 (PLe, Cat. 4), UL 61496-1 (Type 4, ESPE), UL 61496-2 (Type 4, AOPDs), IEC/EN 61496-1 (Type 4, ESPE), IEC/EN 61496-2 (Type 4, AOPDs), IEC/EN 61508-1~-7 (SIL 3), IEC/EN 62061 (SIL CL 3)
